Alkalmazás

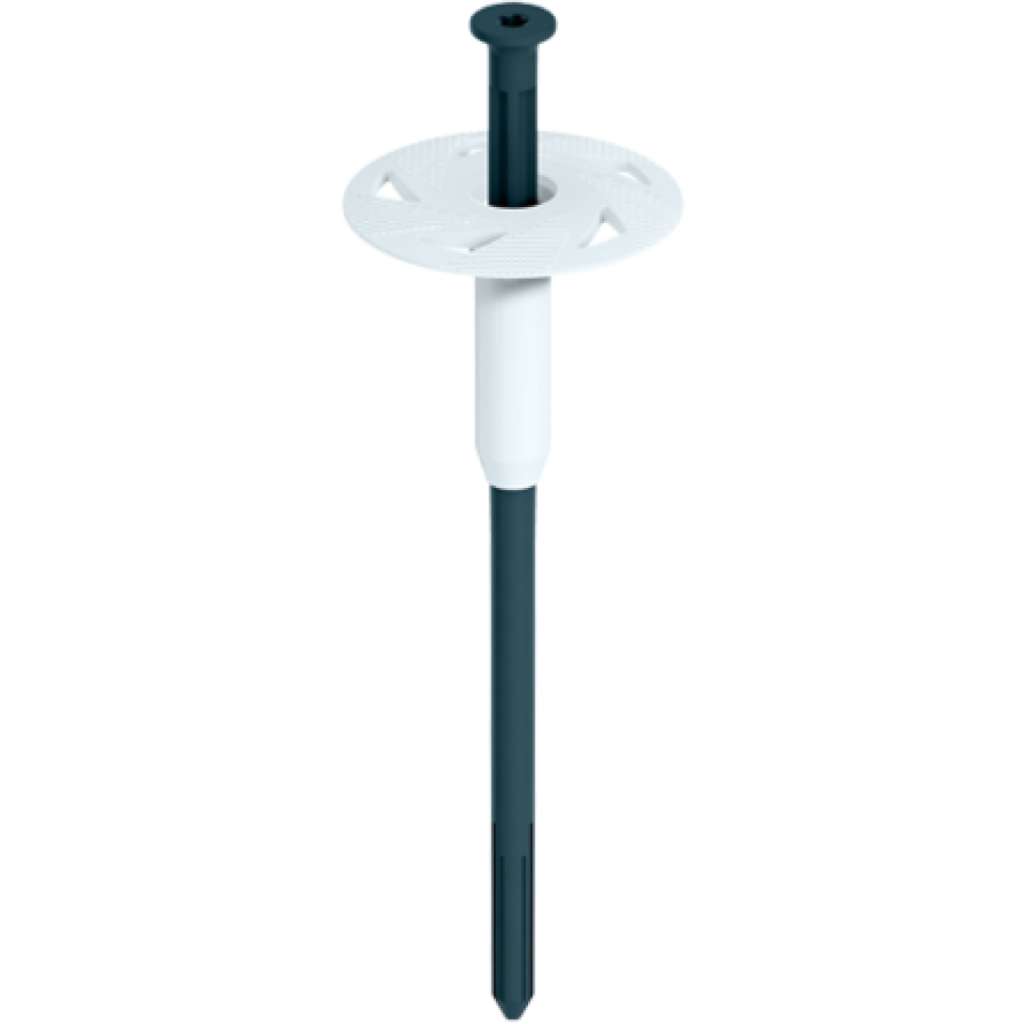

Csavaros dübel műanyag csavarral
- Homlokzati hőszigetelő rendszerek rögzítésére
- Minden falazattípusban alkalmazható (A, B, C, D, E)
- Minden szigetelőanyaghoz használható
- Felületszerelt (nem süllyesztett) rögzítési megoldás
Tulajdonságok
- Minden építőanyag-kategóriához jóváhagyva (A, B, C, D, E)
- Nagyon egyszerű és kényelmes telepítés az S1 tool pro telepítőszerszámmal
- Rövid becsavarozási idő
- Hőhídhatás-mentes (0,000 W/K)
- Felületnövelő kiegészítő tányérokkal társítható: VT 90 és SBL 140 plus
- Előszerelt csavar a gyors beépíthetőségért (a csavar gyárilag kerül a dübelhüvelybe)
- Mérettartomány: 100 – 460 mm
Kiszerelés
- 100 db/doboz
Műszaki adatok
A zárójelben lévő adatok pórusbetonban (E felhasználási kategória) történő alkalmazásra vonatkoznak.
Jellemző terhelési értékek
- Dübelátmérő: 8 mm
- Tányérátmérő: 60 mm
- Furatmélység h1 ≥: 40 mm (60 mm)
- Rögzítési mélység hef≥: 30 mm (50 mm)
- Csavar kulcsnyílás: IPR 30 – 5 ágú
- Pontszerű hőhídveszteségi tényező (χ): 0,000 W/K
- Felhasználási kategóriák (ETA): A, B, C, D, E
- Európai Műszaki Értékelés: ETA-17/0991
- A – Normál beton C 12/15 - C 50/60 az EN 206-1 szerint: 1,5 kN
- A – Beton panelkéreg C 16/20 - C 50/60-as betonból: 1,4 kN
- B – Tömör tégla (Mz) az EN 771-1/ DIN 105 szerint: 1,5 kN
- B – Mészhomok tömör falazóelem (KS) az EN 771-2 / DIN EN 106 szerint: 1,5 kN
- C – Üreges tégla (Hlz) az EN 771-1 / DIN 105 szerint; testsűrűség ≥ 1,6 kg/dm³: 1,5 kN
- C – Mészhomok üreges falazóelem (KSL) az EN 771-2 / DIN EN 106 szerint: 1,5 kN
- C – Üreges falazóblokk könnyűbetonból (HbL) az EN 771-3 / DIN 18151 szerint: 0,9 kN
- D – Könnyű-adalékanyagos beton (LAC 4 - LAC 25) az EN 1520 szerint: 0,9 kN
- E – Pórusbeton (AAC 4 - AAC 7) az EN 771-4 szerint: 0,75 kN
